Камерите за тестване на воден спрей IPX9K са решаващи инструменти за оценка на водоустойчивостта на продуктите при водни струи под високо налягане и висока температура. Този тест симулира тежки среди, с които продуктите могат да се сблъскат в сценарии от реалния свят, като индустриални настройки или приложения на открито. Често срещан въпрос, който възниква, е дали тези камери могат ефективно да тестват продукти със сложни форми. Като доставчик на IPX9K камери за тестване на пръскане с вода, ще проуча този въпрос подробно в тази публикация в блога.
Разбиране на стандарта IPX9K
Стандартът IPX9K е част от кода за защита от проникване (IP), който класифицира степента на защита, осигурена от корпус срещу проникване на вода и твърди предмети. „9K“ в IPX9K конкретно се отнася до тест с водна струя под високо налягане и висока температура. Съгласно този стандарт, тестово устройство пръска вода при налягане 80 - 100 бара от разстояние 100 - 150 mm при температура между 80°C - 95°C. Водата се пръска от четири различни ъгъла, за да се осигури пълно излагане.
Предизвикателства, породени от продукти със сложна форма
Продукти със сложни форми, като тези с неправилни повърхности, дълбоки канали или множество издатини, представляват уникални предизвикателства по време на теста за пръскане с вода IPX9K.
Един основен проблем е неравномерното разпределение на водното налягане. Водните струи под високо налягане може да не достигнат равномерно до всички области на продукт със сложна форма. Например, в продукт с дълбоки канали, водата може да не проникне напълно в каналите, което води до неточни резултати от теста. Ако тестът не успее да изложи всички части на продукта на необходимото водно налягане и температура, продуктът може да премине теста, въпреки че може да не е напълно защитен в реални условия.
Друго предизвикателство е потенциалът за натрупване на вода в определени области на сложната форма. Това може да създаде фалшиво чувство за защита, тъй като натрупаната вода може да действа като буфер, намалявайки ефективния натиск, упражняван върху повърхността на продукта. В допълнение, формата на продукта може да доведе до отклоняване или разпръскване на водните струи, променяйки планираните условия на изпитване.
Как камерите за тестване на воден спрей IPX9K се справят с тези предизвикателства
Модерните IPX9K камери за тестване на воден спрей са проектирани с разширени функции за преодоляване на предизвикателствата, поставени от продукти със сложна форма.
Една ключова характеристика е регулируемата система от дюзи. Тези камери са оборудвани с дюзи, които могат да се регулират по отношение на ъгъл, височина и разстояние. Чрез манипулирането на тези променливи е възможно водните струи да се насочат към различни части на продукта със сложна форма. Например, ако даден продукт има голяма издатина от едната страна, дюзите могат да се регулират, за да се гарантира, че водната струя удря изпъкналостта под правилния ъгъл и налягане.
Някои тестови камери се доставят и с въртяща се платформа. Продуктът със сложна форма може да бъде поставен върху тази платформа и докато се върти, всички страни на продукта са изложени на водни струи. Тази ротация помага да се осигури по-равномерно разпределение на водата и тестване. Скоростта на въртене понякога може да се регулира според специфичните изисквания на теста.
Освен това в тези камери са интегрирани модерни системи за управление. Тези системи позволяват прецизен контрол на водното налягане, температурата и продължителността на теста. Чрез точното контролиране на тези параметри е възможно да се създадат последователни и надеждни условия за изпитване, дори за продукти със сложна форма. Например, ако даден продукт изисква малко по-високо водно налягане в определена зона поради формата си, системата за управление може да бъде програмирана да доставя този персонализиран тест.
Примери от реалния свят за тестване на продукти със сложна форма
Нека разгледаме някои примери от реалния свят на продукти със сложна форма, които могат да бъдат тествани с помощта на тестова камера за воден спрей IPX9K.
Автомобилните компоненти често имат сложни форми. Например блоковете за управление на двигателя (ECU) са поставени в кутии с различни изрези, конектори и неравномерни повърхности. Тези компоненти трябва да бъдат защитени от проникване на вода, особено при тежки условия на шофиране. Камера за тестване на воден спрей IPX9K може да се използва за тестване на водоустойчивостта на тези ECU. Чрез регулиране на дюзите и използване на въртящата се платформа, тестовата камера може да гарантира, че всички части на корпуса на ECU са изложени на водни струи с високо налягане и висока температура.
Индустриалните сензори са друг пример. Тези сензори често се инсталират на открито или в индустриална среда, където са изложени на вода и други елементи. Много промишлени сензори имат сложни геометрии, за да поемат различни функции, като множество сензорни елементи или монтажни скоби. Камерата за изпитване IPX9K може да помогне на производителите да проверят водоустойчивостта на тези сензори, гарантирайки тяхната надеждност в полеви условия.
Допълнителни камери за изпитване
В някои случаи, в допълнение към камерата за изпитване на воден спрей IPX9K, други видове камери за изпитване могат да се използват заедно, за да се осигури по-изчерпателна оценка на водоустойчивостта на продукта.
TheТестова камера за проникване на водаможе да се използва за предварителен тест. Тази камера може да симулира различни нива на навлизане на вода, включително потапяне и капене, което може да бъде полезно за разбиране на основните водоустойчиви възможности на даден продукт, преди да бъде подложен на по-строгия IPX9K тест.

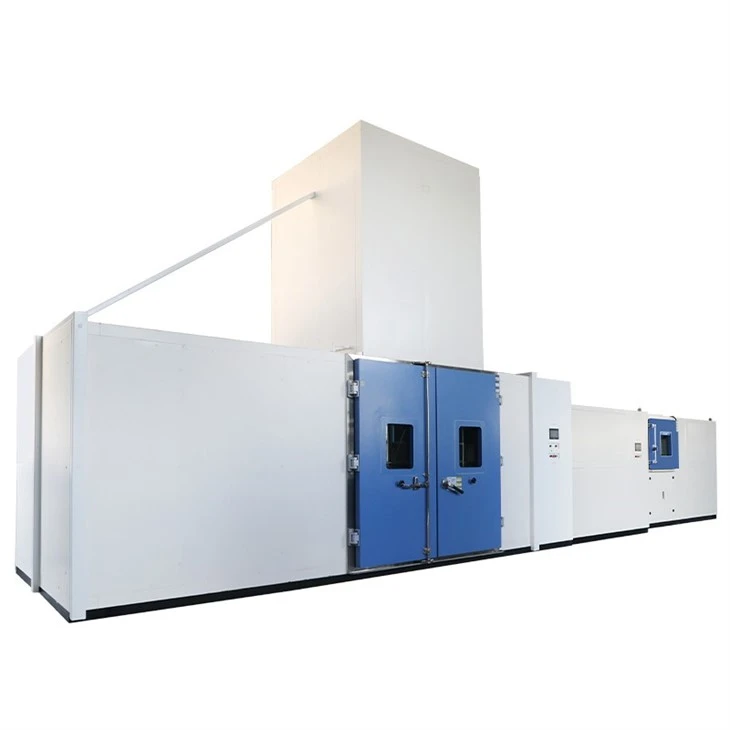

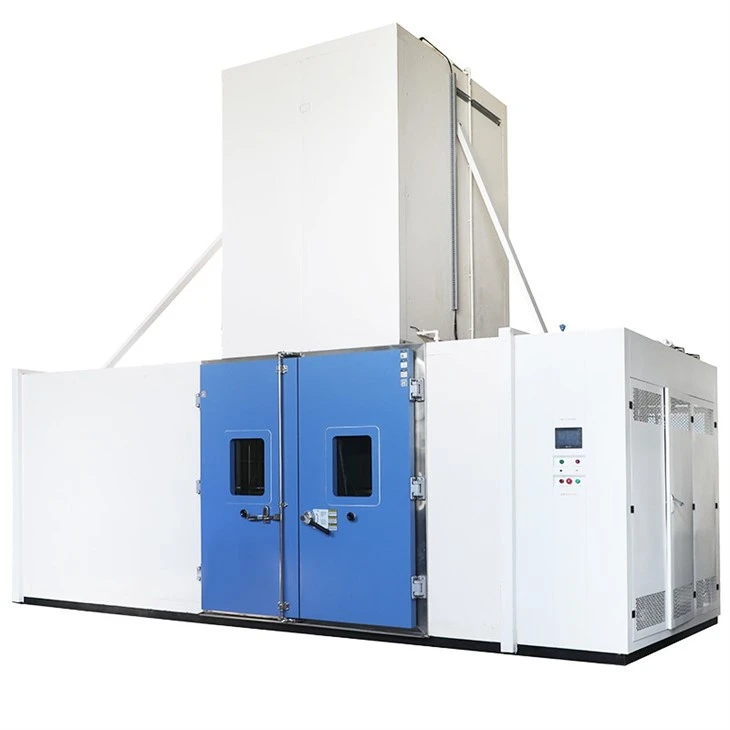

TheТестова камера за продухване на дъждсъщо е ценен. Той може да симулира условията на дъжд, движен от вятър, което е често срещан сценарий в реалния свят. Като първо тестват продукт със сложна форма в тази камера, производителите могат да разберат по-добре как се държи продуктът при динамично излагане на вода.
TheUL 50E Душе друг вариант. Този тест е специфичен за корпуси, използвани в електрическо оборудване. Може да осигури допълнителна представа за водоустойчивостта на корпуси със сложна форма, особено тези с електрически компоненти вътре.
Заключение и призив за действие
В заключение, тестовите камери за воден спрей IPX9K са в състояние да тестват продукти със сложни форми. Чрез усъвършенствани функции като регулируеми дюзи, въртящи се платформи и прецизни системи за управление, тези камери могат да преодолеят предизвикателствата, породени от неправилни геометрии. Допълнителните тестови камери също могат да подобрят процеса на тестване, осигурявайки по-цялостна оценка на водоустойчивостта на продукта.
Ако сте на пазара за IPX9K камера за изпитване на воден спрей или някоя от допълнителните камери за изпитване, споменати по-горе, препоръчвам ви да се свържете с нас, за да обсъдите вашите специфични изисквания. Имаме широка гама от продукти и можем да персонализираме решенията за тестване, за да отговорим на вашите нужди. Независимо дали сте производител на автомобилни компоненти, индустриални сензори или други продукти, ние можем да ви помогнем да осигурите водоустойчивостта на вашите продукти чрез надеждно и точно тестване.
Референции
- Стандарти на Международната електротехническа комисия (IEC), свързани с тестването на IPX9K.
- Техническа литература от водещи производители на тестови камери.
